Vanne de limitation de surrégime pour FireDos – Inbal
La vanne de limitation de surrégime pour FireDos est nécessaire dans les systèmes déluge, en particulier en présence de tuyauterie vide.

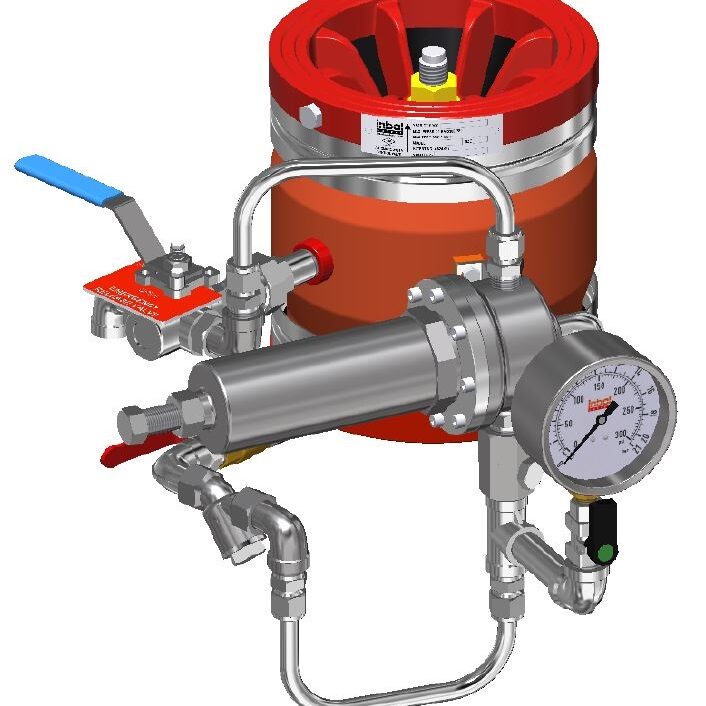

Soupape de décharge Inbal DN150 - DN300 01S02
Disponible du DN40 au DN300
En version à brides, entre brides, taraudée, rainurée
Avec drainage Amont, Aval, Amont & Aval, sans drainage
En tout type de matériau : acier standard, Inox, Bronze, etc.
La soupape de décharge Inbal encore appelé Stabilisateur/Régulateur de pression de la série Inbal 700D-01S02 a été conçu pour décharger l’excès de pression dans les systèmes de protection incendie.
La soupape de décharge Inbal 700D-01S02 décharge automatiquement l’excès de pression et maintient exactement la pression maximale prédéterminée, quelles que soient les fluctuations du potentiel amont et/ou les variations de la demande.
La soupape de décharge Inbal de la série 700D-01S02 comprend le corps de vanne Inbal, celle-ci est une vanne manœuvrée par un manchon actionné par pression, et un pilotage de décharge / de régulation de la pression.
Le Régulateur de pression Inbal maintient la pression amont dans une plage étroite. Lorsque la pression amont varie légèrement, le pilotage répond immédiatement et module l’ouverture de la vanne Inbal vers la pression désirée. De plus, la fermeture graduelle de la vanne permet de limiter l’apparition de surpressions secondaires dans la tuyauterie.
La soupape de décharge se rencontre notamment :
- pour protéger les réseaux incendie d’une surpression lorsque la pompe à démarrée mais qu’il n’y a pas de demande en eau en aval ;
- pour protéger les pompes et s’assurer qu’il y ait toujours un débit minimum la traversant.
VOS AVANTAGES
HAUTE FIABILITE
Due à l'absence de pièces mécaniques mobiles dans le corps de vanne
OUVERTURE RAPIDE MAIS EN DOUCEUR
Limite les coups de béliers et les dégâts qui en résulteraient
LE MEILLEUR RAPPORT COÛTS/DUREE DE VIE DU MARCHE
La conception innovante de la vanne permet de réduire au maximum la maintenance a effectuée sur le produit
SIMPLE D'UTILISATION
La remise à zéro est simple et facile par un bouton poussoir
FONCTIONNEMENT DE LA SOUPAPE DE DECHARGE INBAL
La soupape de décharge Inbal de la série 700D-01S02 est une vanne pilotée automatiquement. Le trim de commande pilote la chambre de contrôle de la vanne Inbal (espace compris entre le corps de vanne et le manchon).
Un pilote contrôle le débit afin de répondre aux changements de la pression amont, ainsi le pilote contrôle la pression dans la chambre de contrôle de la vanne Inbal.
Tant que la pression amont est plus basse que le point de consigne, la Vanne pilote du Régulateur de pression et la vanne Inbal sont fermées. Dès que la pression amont dépasse le point de consigne, la Vanne pilote et la vanne Inbal s’ouvrent pour diminuer la pression amont [voir la Figure (3)]. Lorsque la pression amont diminue, la Vanne pilote et la vanne Inbal se ferment pour étrangler davantage le débit, et par conséquent, la pression amont augmente [voir la Figure (1)]. Ainsi, la pression amont est maintenue dans des limites étroites.
Lorsque la pression amont chute en dessous du point de consigne et ne se rétablit pas pendant le processus de fermeture, la vanne Inbal se fermera. Le réglage de la pression amont est effectué à l’aide de la vis de réglage du pilote.

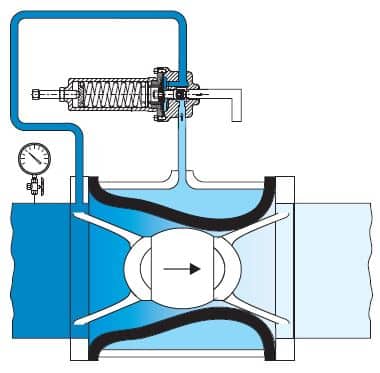

Figure (1)
Position ” En dessous de la satisfaction “
La pression amont chute en dessous du point de consigne. La Vanne pilote se ferme pour augmenter la pression dans la Chambre de contrôle.
La vanne Inbal se ferme pour augmenter la pression amont.

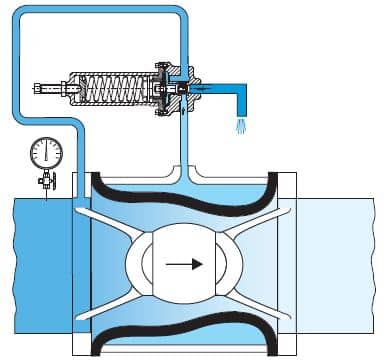

Figure (2)
Position “Satisfaction “
La pression amont est exactement celle du préréglage. La Vanne pilote relâche exactement le débit introduit via l’orifice.
La vanne Inbal reste dans une position stable d’étranglement.

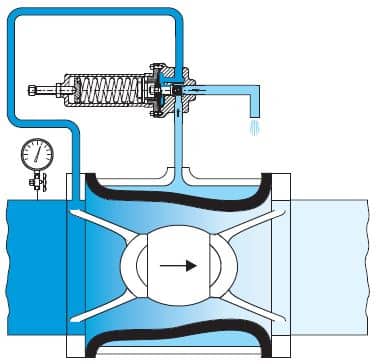

Figure (3)
Position “Au delà de la satisfaction”
La pression amont dépasse le point de consigne. La Vanne pilote s’ouvre plus largement pour diminuer la pression dans la Chambre de contrôle. La vanne Inbal s’ouvre plus largement, alors la pression amont diminue.
COMMENT SELECTIONNER VOTRE VANNE INBAL ?
UNE LARGE GAMME - VOUS AVEZ LE CHOIX !
DESIGNATION
REFERENCE
TELECHARGEMENT
Soupape de décharge Inbal – Version française
700D-01S02
Non disponible
Soupape de décharge Inbal – Version anglaise
700D-01S02
ISOMETRIQUE (MATERIAU STANDARD – PASSAGE D’EAU VERTICAL DU BAS VERS LE HAUT)
DESIGNATION
REFERENCE
TELECHARGEMENT
Soupape de décharge Inbal
799D-01S02
DESIGNATION
REFERENCE
TELECHARGEMENT
Soupape de décharge Inbal
D-01S02 PID
Onglet vide. Modifiez la page pour ajouter du contenu ici.
MODELE
DN
DWG
STEP
700D-01S02
PID
799D-01S02
DN 300
799D-01S02
DN 250
799D-01S02
DN 200
799D-01S02
DN 150
799D-01S02
DN 100
799D-01S02
DN 80
711D-01S02
DN 65
711D-01S02
DN 50
711D-01S02
DN 40
ACCESSOIRES
Read more
POSTE DELUGE ELECTRIQUE INBAL AVEC REMISE A ZERO A DISTANCE
Vanne déluge, déclenchement électrique, remise à zéro à distance Disponible du DN40 au DN300 En version à brides, entre brides, taraudée, rainurée Avec drainage Amont, Aval, Amont & Aval, sans drainage En tout type de matériau : acier standard, Inox, Bronze, etc. Le poste déluge incendie Inbal avec remise à zéro à distance et équipements…
CONTROLEUR DE VITESSE D’OUVERTURE OU DE FERMETURE INBAL
Le contrôleur de vitesse d’ouverture / fermeture Inbal modèle 367-08 est un orifice ajustable permettant d’ajuster soit la vitesse d’ouverture soit la vitesse de fermeture des vannes Inbal.
CLOCHE D’ALARME OU GONG HYDRAULIQUE INBAL
Cloche d’alarme ou gong hydraulique : permet de donner l’alerte lorsqu’un poste de contrôle incendie déclenche.
VANNE MANUELLE D’URGENCE INBAL
La vanne manuelle d’urgence modèle 393-01 permet de rajouter un déclenchement manuel d’urgence supplémentaire sur les vannes Inbal. Il est notamment utile en accessoire sur les vannes à régulation de pression afin d’avoir une vanne manuelle d’ouverture ne court-circuitant pas la fonction de régulation de pression de la vanne.
PRESSOSTAT INBAL
Pressostat Inbal 161-01 Pressostat Inbal Les pressostats d’alarme sont conçu pour indiquer une condition de débit d’eau ou de manque d’air dans les systèmes automatiques de lutte contre l’incendie : Les modèles 161-01/02 sont des pressostats d’alarme feu qui peuvent être ajustés pour fonctionner avec une pression comprise entre 4 et 20 psi (0.3 à…
