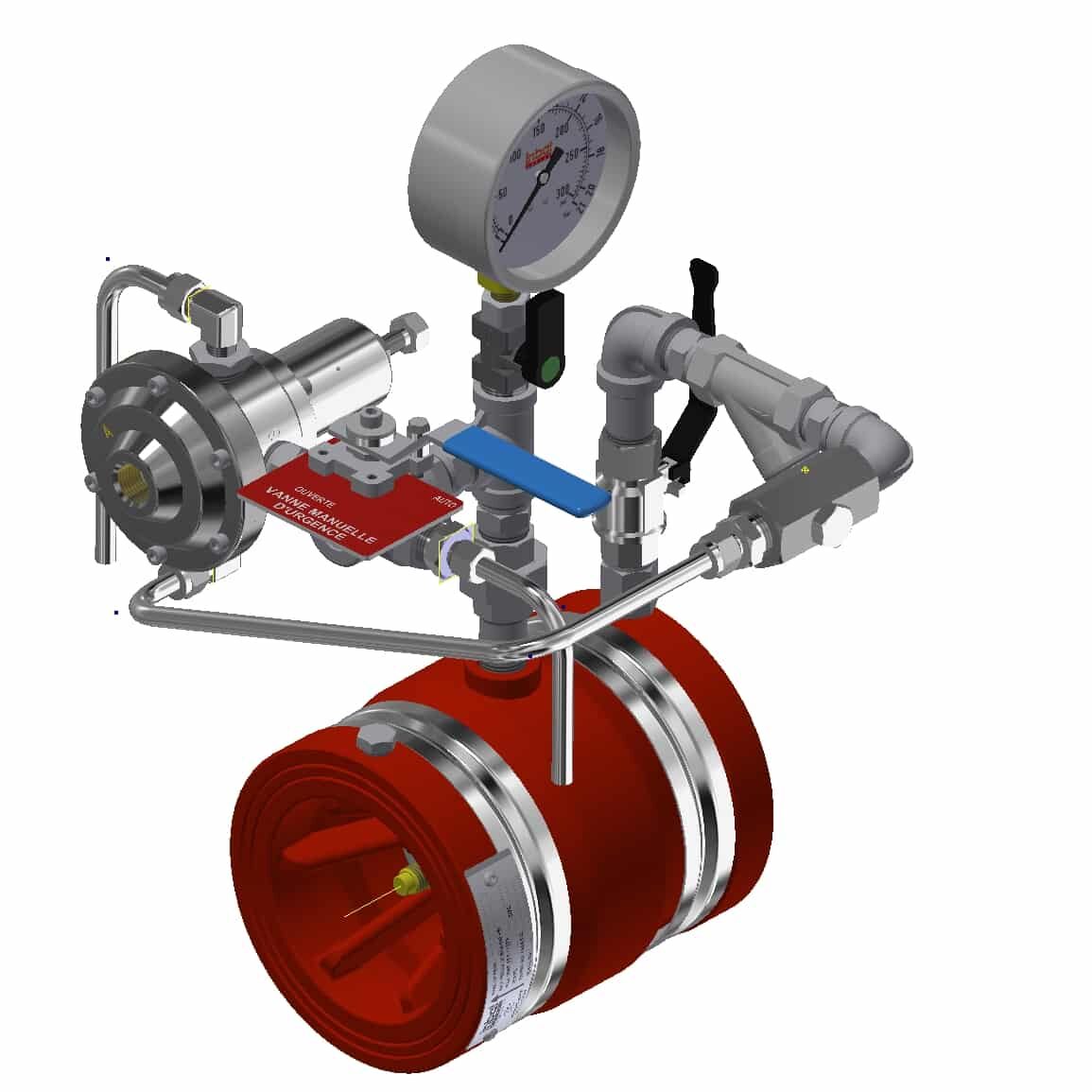

Vanne de limitation de surrégime pour FireDos – Inbal
La vanne de limitation de surrégime pour FireDos est nécessaire dans les systèmes déluge, en particulier en présence de tuyauterie vide.
Poste à préaction Inbal, sans interverrouillage, déclenchement électrique, remise à zéro locale ou préaction type B
Disponible du DN40 au DN300
En version à brides, entre brides, taraudée, rainurée
Avec drainage Amont, Aval, Amont & Aval, sans drainage
En tout type de matériau : acier standard, Inox, Bronze, etc.
Le poste à préaction Inbal à déclenchement électrique, sans interverrouillage ou préaction de type B utilise un poste Inbal du type poste sous air et un système électrique de détection et déclenchement.
Le poste à préaction Inbal de type B peut être ouvert SOIT parce qu’une tête de sprinkler de la tuyauterie sèche de sprinklers a déclenché, SOIT par un signal du système de détection et déclenchement électrique.
La vanne à préaction Inbal est utilisée en fonctionnement automatique ou manuel. L’activation électrique nécessite une électrovanne contrôlée par un panneau de contrôle (alarme feu et déclenchement) ainsi que des détecteurs de chaleur, fumée ou flamme. Lorsque le système de détection fonctionne, le panneau de commande alimente l’électrovanne pour qu’elle s’ouvre. La vanne Inbal est ouverte afin de permettre le débit d’eau vers la tuyauterie de sprinklers en état d’alerte pour l’ouverture ultérieure d’un ou plusieurs sprinklers. Dès qu’un sprinkler saute, l’eau commencera à se pulvériser instantanément, ainsi le retard causé par le remplissage d’un tuyau est éliminé. Toutefois, dans les cas où une tête de sprinkler fonctionnant le premier, ou dégât de la tuyauterie de sprinklers, la vanne Inbal sans interverrouillage, à préaction agira comme un poste sous air; la vanne Inbal s’ouvrira, et de l’eau coulera à travers tous les dispositifs de décharge ouverts de la tuyauterie de sprinklers que le système de déclenchement électrique ait été ou n’ait pas été activé.
Dès que le système de déclenchement et la tuyauterie de sprinklers sont remis à zéro, la vanne Inbal à préaction est remise à zéro, simplement par l’activation du Bouton de remise à zéro.
VOS AVANTAGES
HAUTE FIABILITE
Due à l'absence de pièces mécaniques mobiles dans le corps de vanne
OUVERTURE RAPIDE MAIS EN DOUCEUR
Limite les coups de béliers et les dégâts qui en résulteraient
LE MEILLEUR RAPPORT COÛTS/DUREE DE VIE DU MARCHE
La conception innovante de la vanne permet de réduire au maximum la maintenance a effectuée sur le produit
SIMPLE D'UTILISATION
La remise à zéro est simple et facile par un bouton poussoir
FONCTIONNEMENT DE LA VANNE A PREACTION TYPE B (SANS INTERVERROUILLAGE) INBAL
La chambre de contrôle du poste à préaction Inbal est l’espace entre le corps de la vanne et le manchon. Le poste incendie ou vanne incendie reste en position fermée tant que la pression en amont est maintenue dans la chambre de contrôle.
Dans la position de repos, la pression de l’eau est appliquée à la chambre de commande de la vanne Inbal et vers l’électrovanne à partir du côté amont de la vanne d’alimentation en eau. L’électrovanne n’étant pas alimentée, elle est fermée. Le système de tuyauterie sprinklers surplombant la zone protégée contient de l’air/gaz sous pression et il maintient l’actionneur pneumatique fermé. en conséquence, la vanne Inbal reste fermée.
Dans la position de repos, la pression de l’eau est appliquée à la chambre de commande de la vanne Inbal et vers l’électrovanne à partir du côté amont de la vanne d’alimentation en eau. L’électrovanne n’étant pas alimentée, elle est fermée. Le système de tuyauterie sprinklers surplombant la zone protégée contient de l’air/gaz sous pression et il maintient l’actionneur pneumatique fermé. en conséquence, la vanne Inbal reste fermée.
Si un seul appareil de détection active l’électrovanne, la vanne Inbal s’ouvre et l’eau envahit le réseau jusqu’au niveau des têtes sprinklers.
Si un ou plusieurs sprinklers automatiques du système déclenche, la vanne Inbal s’ouvre, l’eau envahit le réseau et passe à travers les têtes sprinklers ayant déclenchées.
Lorsque l’activation de l’appareil de détection intervient avant le sprinkler, l’eau envahit le réseau jusqu’au tête afin de réduire le temps d’arrivée de l’eau.
Le basculement du pilote de débit empêche la vanne Inbal de se fermer tant que la procédure de remise à zéro n’est pas effectuée.
N.B. : Sur toutes les vannes Inbal, il est possible de les déclencher manuellement via la vanne manuelle d’urgence.
APPLICATIONS TYPIQUES
Ces systèmes sont utilisés dans des cas particuliers et permettent notamment :
- à l’équipe de secours, alertée par la détection incendie, d’intervenir directement avant l’ouverture des sprinklers
- en cas d’une détection hors service, de fonctionner comme une installation sous air
MAGASINS DE STOCKAGE
comportant des réseaux de protection intermédiaires
COMMENT SELECTIONNER VOTRE VANNE INBAL ?
UNE LARGE GAMME - VOUS AVEZ LE CHOIX !
DESIGNATION
REFERENCE
TELECHARGEMENT
Poste à préaction Inbal, sans interverrouillage, déclenchement électrique, remise à zéro locale ou préaction type B – Version française
700DG-04G01
Non disponible
Poste à préaction Inbal, sans interverrouillage, déclenchement électrique, remise à zéro locale ou préaction type B – Version anglaise
700DG-04G01
ISOMETRIQUE (MATERIAU STANDARD – PASSAGE D’EAU VERTICAL DU BAS VERS LE HAUT)
DESIGNATION
REFERENCE
TELECHARGEMENT
Poste à préaction Inbal, sans interverrouillage, déclenchement électrique, remise à zéro locale ou préaction type B – taraudé drainage Aval – Trim complet
711DX-04G01 Trim complet
Poste à préaction Inbal, sans interverrouillage, déclenchement électrique, remise à zéro locale ou préaction type B – entre brides drainage Aval – Trim complet
799DX-04G01 Trim complet
Poste à préaction Inbal, sans interverrouillage, déclenchement électrique, remise à zéro locale ou préaction type B – entre brides drainage Aval – Trim complet – avec accélérateur
799DX-04G01-B Trim complet
DESIGNATION
REFERENCE
TELECHARGEMENT
Poste à préaction Inbal, sans interverrouillage, déclenchement électrique, remise à zéro locale ou préaction type B
D-04G01 PID
Poste à préaction Inbal, sans interverrouillage, déclenchement électrique, remise à zéro locale ou préaction type B – drainage Aval
DX-04G01 PID
Poste à préaction Inbal, sans interverrouillage, déclenchement électrique, remise à zéro locale ou préaction type B – drainage Aval – avec accélérateur
DX-04G01-B PID
Poste à préaction Inbal, sans interverrouillage, déclenchement électrique, remise à zéro locale ou préaction type B – drainage Amont & Aval
DG-04G01 PID
Onglet vide. Modifiez la page pour ajouter du contenu ici.
MODELE
DN
DWG
STEP
799DX-04G01
DN 300
799DX-04G01
DN 250
799DX-04G01
DN 200
799DX-04G01
DN 150
799DX-04G01
DN 100
799DX-04G01
DN 80
711DX-04G01
DN 65
711DX-04G01
DN 50
711DX-04G01
DN 40
