La vanne de limitation de surrégime pour FireDos est nécessaire dans les systèmes déluge, en particulier en présence de tuyauterie vide.

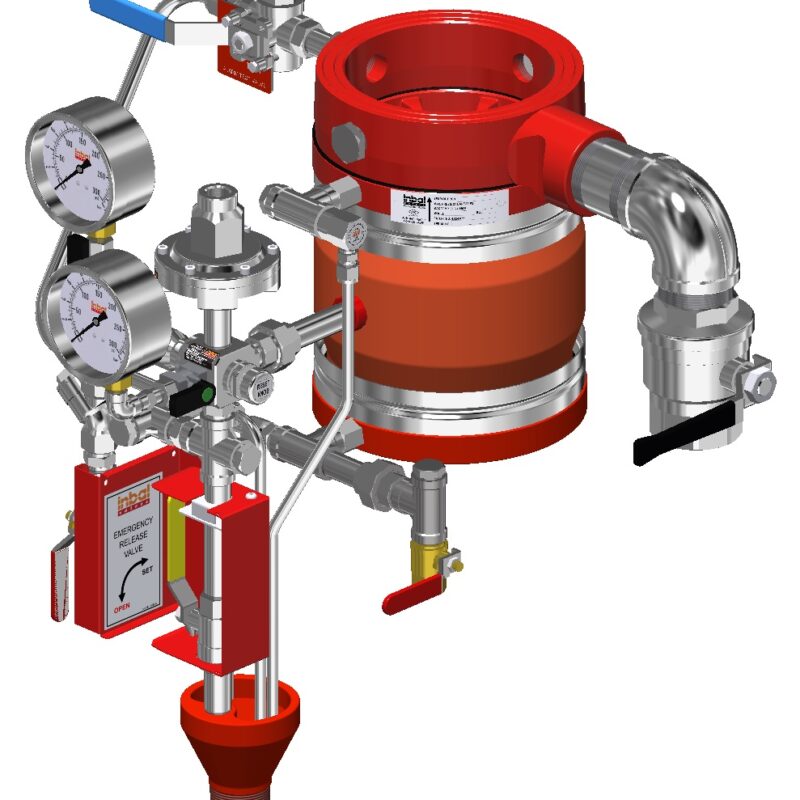

Vanne déluge, déclenchement pneumatique remise à zéro locale
Disponible du DN40 au DN300
En version à brides, entre brides, taraudée, rainurée
Avec drainage Amont, Aval, Amont & Aval, sans drainage
En tout type de matériau : acier standard, Inox, Bronze, etc.
Le poste déluge incendie Inbal avec équipements de contrôle pneumatique est spécialement conçue pour une utilisation au sein de systèmes de protection incendie, via un système de détection et de déclenchement pneumatique.
La vanne déluge Inbal est peut être actionnée automatiquement ou manuellement.
L’activation pneumatique exige une ligne pilote sous air.
Le réarmement de la vanne nécessitera de réarmer la ligne pilote (remplacer les têtes ayant déclenchées et regonfler la ligne) et d’appuyer sur le bouton de réinitialisation situé sur le TRIM de commande.
Le poste déluge se rencontre sur les risques où l’on craint un feu à développement rapide.
VOS AVANTAGES
HAUTE FIABILITE
Due à l'absence de pièces mécaniques mobiles dans le corps de vanne
OUVERTURE RAPIDE MAIS EN DOUCEUR
Limite les coups de béliers et les dégâts qui en résulteraient
LE MEILLEUR RAPPORT COÛTS/DUREE DE VIE DU MARCHE
La conception innovante de la vanne permet de réduire au maximum la maintenance a effectuée sur le produit
SIMPLE D'UTILISATION
La remise à zéro est simple et facile par un bouton poussoir
FONCTIONNEMENT DE LA VANNE DELUGE PNEUMATIQUE INBAL
La chambre de contrôle du poste incendie déluge Inbal est l’espace entre le corps de la vanne et le manchon. Le poste incendie ou vanne incendie reste en position fermée tant que la pression en amont est maintenue dans la chambre de contrôle.
Lorsqu’une tête du réseau pilote sous air casse, la pression d’air dans la ligne pilote chute et le poste bascule. La chambre de contrôle est mise a l’air libre. La pression de l’eau dans la tuyauterie amont à la vanne va pousser le manchon pour l’ouvrir.
Le réarmement de la vanne déluge pneumatique Inbal est extrêmement simple. Il suffit de remplacer les têtes sprinkler ayant déclanché, regonfler la ligne pilote en air, puis de venir appuyer sur le bouton de réarmement local de la vanne.
N.B. : Sur toutes les vannes Inbal, il est possible de les déclencher manuellement via la vanne manuelle d’urgence.
APPLICATIONS TYPIQUES
SPRINKLER A TETES OUVERTES
Photos
RIDEAU D’EAU
Photos
COMMENT SELECTIONNER VOTRE VANNE INBAL ?
UNE LARGE GAMME - VOUS AVEZ LE CHOIX !
DESIGNATION
REFERENCE
TELECHARGEMENT
Vanne déluge à déclenchement pneumatique et réarmement local – Version française
700DG-04B01
Vanne déluge à déclenchement pneumatique et réarmement local – Version anglaise
700DG-04B01
ISOMETRIQUE (MATERIAU STANDARD – PASSAGE D’EAU VERTICAL DU BAS VERS LE HAUT)
DESIGNATION
REFERENCE
TELECHARGEMENT
Vanne déluge à déclenchement pneumatique et réarmement local – taraudé drainage Aval – Trim FM
711DX-04B01 FM Trim
Vanne déluge à déclenchement pneumatique et réarmement local – taraudé drainage Amont & Aval – Trim FM
711DG-04B01 FM Trim
Vanne déluge à déclenchement pneumatique et réarmement local – à brides drainage Aval – Trim FM
733DX-04B01 FM Trim
Vanne déluge à déclenchement pneumatique et réarmement local – à brides drainage Amont & Aval – Trim FM
733DG-04B01 FM Trim
Vanne déluge à déclenchement pneumatique et réarmement local – entre brides drainage Aval – Trim FM
799DX-04B01 FM Trim
Vanne déluge à déclenchement pneumatique et réarmement local – entre brides drainage Amont & Aval – Trim FM
799DG-04B01 FM Trim
DESIGNATION
REFERENCE
TELECHARGEMENT
Vanne déluge à déclenchement pneumatique et réarmement local
D-04B01 PID
Vanne déluge à déclenchement pneumatique et réarmement local – drainage Aval
DX-04B01 PID
Vanne déluge à déclenchement pneumatique et réarmement local – drainage Amont & Aval
DG-04B01 PID
Onglet vide. Modifiez la page pour ajouter du contenu ici.
MODELE
DN
DWG
STEP
799DX-04B01-PID
PID
799DX-04B01
DN 300
799DX-04B01
DN 250
799DX-04B01
DN 200
799DX-04B01
DN 150
799DX-04B01
DN 100
799DX-04B01
DN 80
711DX-04B01
DN 65
711DX-04B01
DN 50
711DX-04B01
DN 40
