DISPOSITIF AUTOMATIQUE DE MAINTIEN D’AIR INBAL
Le dispositif automatique de maintien d’air Inbal, maintien automatiquement la pression d’air dans les postes sous air ou les lignes pilote sous air

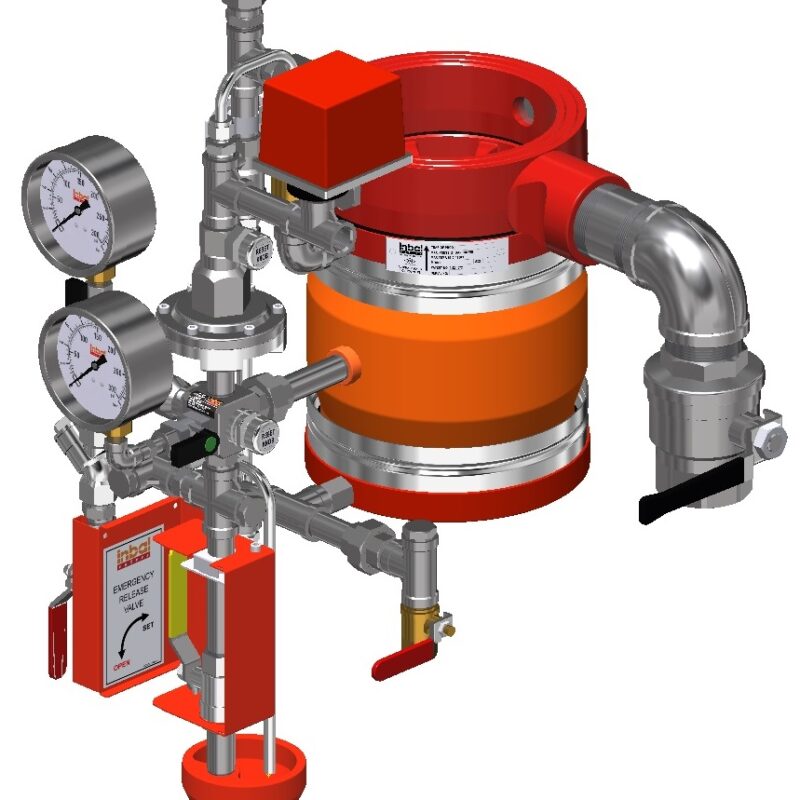

POSTE SOUS AIR INBAL
Disponible du DN40 au DN300
En version à brides, entre brides, taraudée, rainurée
Avec drainage Amont, Aval, Amont & Aval, sans drainage
En tout type de matériau : acier standard, Inox, Bronze, etc.
Un système Dry Pipe (tuyauterie sèche ou système sous air) est un système à sprinklers automatiques installé sur un système de tuyauterie contenant de l’air ou de l’azote sous pression. Une vanne incendie Dry Pipe sert à retenir l’alimentation d’eau, et sert aussi d’interface eau / air.
Le système est conçu afin qu’une faible pression d’air comprimé retienne une pression beaucoup plus élevée d’eau. Lorsqu’un incendie se déclare une quantité de chaleur suffisante est générée, un ou plusieurs sprinklers fonctionneront. La pression du système baissera à travers le sprinkler ouvert / ou les sprinklers ouverts et chutera à un niveau prédéterminé destiné à permettre à la vanne incendie Dry Pipe de s’ouvrir.
Dès que la vanne incendie Dry Pipe s’ouvre, l’alimentation d’eau est fournie dans la tuyauterie du système d’aspersion, l’eau rempli le système et est déchargée par le sprinkler ou les sprinklers qui ont fonctionnés.
Les systèmes Dry Pipe sont utilisés dans des environnements qui risquent d’être sujets au gel.
Des systèmes Dry Pipe se trouvent dans des bâtiments qui ne sont pas maintenus au-dessus des conditions de gel tels que les dômes et diverses structures ainsi que dans les entrepôts frigorifiques.
VOS AVANTAGES
HAUTE FIABILITE
Due à l'absence de pièces mécaniques mobiles dans le corps de vanne
OUVERTURE RAPIDE MAIS EN DOUCEUR
Limite les coups de béliers et les dégâts qui en résulteraient
LE MEILLEUR RAPPORT COÛTS/DUREE DE VIE DU MARCHE
La conception innovante de la vanne permet de réduire au maximum la maintenance a effectuée sur le produit
SIMPLE D'UTILISATION
La remise à zéro est simple et facile par un bouton poussoir
FONCTIONNEMENT DU POSTE SPRINKLER SOUS AIR INBAL
La chambre de contrôle du poste incendie sous air Inbal est l’espace entre le corps de la vanne et le manchon. Le poste incendie ou vanne incendie reste en position fermée tant que la pression en amont est maintenue dans la chambre de contrôle.
La tuyauterie avale au poste sous air est maintenue en pression d’air. Lorsqu’une tête sprinkler déclenche, la pression chute et le poste sous air Inbal bascule. La chambre de contrôle est mise a l’air libre. La pression de l’eau dans la tuyauterie amont à la vanne va pousser le manchon pour l’ouvrir.
Le réarmement du poste sous air Inbal est extrêmement simple. Il suffit de :
- remplacer la ou les têtes sprinkler qui ont déclenchée ;
- Tirer et bloquer le bouton de réinitialisation en air du poste sous air Inbal ;
- regonfler le réseau aval en air ;
- Appuyer sur le bouton de réinitialisation du poste sous air;
- Ouvrir les vannes de barrage.
La conception de la vanne incendie Inbal la rend très fiable contre les déclenchements intempestifs dus à des évènements extérieurs comme les coups de bélier sur le réseau amont à la vanne incendie.
N.B. : Sur toutes les vannes Inbal, il est possible de les déclencher manuellement via la vanne manuelle d’urgence.
UNE LARGE GAMME - VOUS AVEZ LE CHOIX !
DESIGNATION
REFERENCE
TELECHARGEMENT
Poste sous air – Version française
700DG-04E01
Poste sous air – Version anglaise
700DG-04E01
ISOMETRIQUE (MATERIAU STANDARD – PASSAGE D’EAU VERTICAL DU BAS VERS LE HAUT)
DESIGNATION
REFERENCE
TELECHARGEMENT
Poste sous air – taraudé drainage Aval – Trim FM
711DX-04E01 FM Trim
Poste sous air – à brides – drainage Aval – Trim FM
733DX-04E01 FM Trim
Poste sous air – entre brides drainage Aval – Trim FM
799DX-04E01 FM Trim
Poste sous air – entre brides drainage Aval – Trim FM – version pour accélérateur
799DX-04E01-B FM Trim
DESIGNATION
REFERENCE
TELECHARGEMENT
Poste sous air
D-04E01 PID
Poste sous air – drainage Aval
DX-04E01 PID
Poste sous air – drainage Aval – Version avec accélérateur
DX-04E01-B PID
Onglet vide. Modifiez la page pour ajouter du contenu ici.
MODELE
DN
DWG
STEP
799DX-04E01
PID
799DX-04E01
DN 300
799DX-04E01
DN 250
799DX-04E01
DN 200
799DX-04E01
DN 150
799DX-04E01
DN 100
799DX-04E01
DN 80
711DX-04E01
DN 65
711DX-04E01
DN 50
711DX-04E01
DN 40
APPLICATIONS TYPIQUES
SPRINKLER SOUMIS AU RISQUE DE GEL
Photos
SPRINKLER SOUMIS A DES TEMPERATURES SUP. A 90°C
Photos
TÊTES SPRINKLER EXTERIEURES
Photos
COMMENT SELECTIONNER VOTRE VANNE INBAL ?
ACCESSOIRES
Read more
CLOCHE D’ALARME OU GONG HYDRAULIQUE INBAL
Cloche d’alarme ou gong hydraulique : permet de donner l’alerte lorsqu’un poste de contrôle incendie déclenche.
PRESSOSTAT INBAL
Pressostat Inbal 161-01 Pressostat Inbal Les pressostats d’alarme sont conçu pour indiquer une condition de débit d’eau ou de manque d’air dans les systèmes automatiques de lutte contre l’incendie : Les modèles 161-01/02 sont des pressostats d’alarme feu qui peuvent être ajustés pour fonctionner avec une pression comprise entre 4 et 20 psi (0.3 à…
PANNEAU AUTOMATIQUE DE MAINTIEN DE L’AIR INBAL
Les panneaux automatiques de maintien en air Inbal permettent, de maintenir une pression d’air constante dans la tuyauterie ou ligne pilote sous air. Il permettra de compenser les micro-fuites de la tuyauterie mais pas d’une tête sprinkler qui casse.
