Vanne de limitation de surrégime pour FireDos – Inbal
La vanne de limitation de surrégime pour FireDos est nécessaire dans les systèmes déluge, en particulier en présence de tuyauterie vide.
Vanne déluge, déclenchement électrique, remise à zéro locale
Disponible du DN40 au DN300
En version à brides, entre brides, taraudée, rainurée
Avec drainage Amont, Aval, Amont & Aval, sans drainage
En tout type de matériau : acier standard, Inox, Bronze, etc.

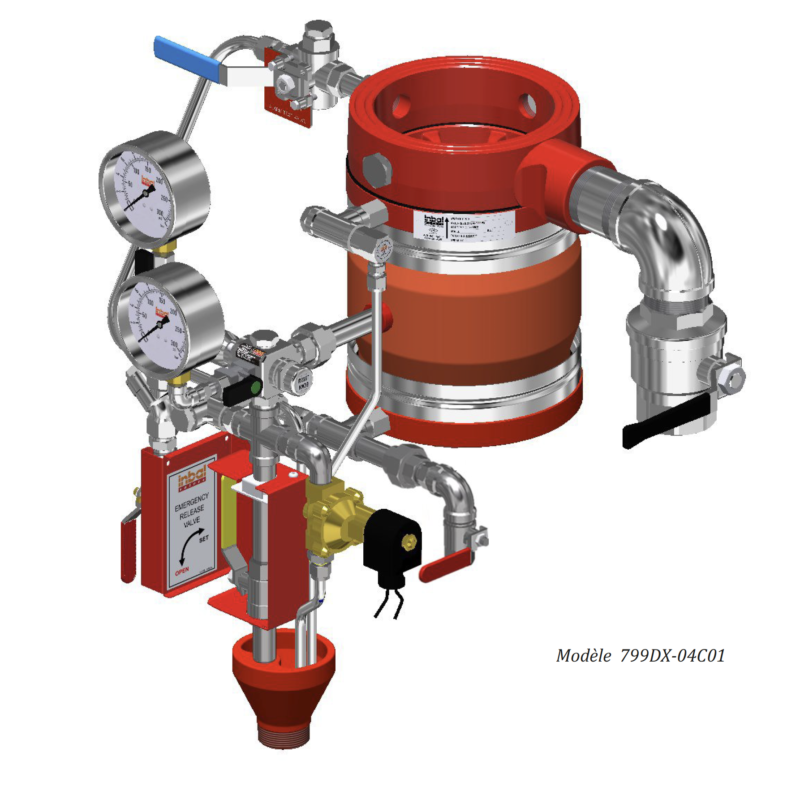

Le poste déluge incendie Inbal avec équipements de contrôle électrique est spécialement conçue pour une utilisation au sein de systèmes de protection incendie, via un système de détection et de déclenchement électrique.
La vanne déluge Inbal est peut être actionnée automatiquement ou manuellement. L’activation électrique exige une électrovanne manœuvrée par une centrale incendie équipée de détecteurs. Lorsque le système de détection incendie agit, la centrale incendie alimente l’électrovanne afin d’ouvrir le poste.
Dés que la vanne déluge est ouverte, elle est verrouillée en position ouverte et ne se fermera pas même si la centrale incendie n’alimente plus l’électrovanne.
Le réarmement de la vanne nécessitera de couper le signal arrivant sur l’électrovanne et d’appuyer sur le bouton de réinitialisation situé sur le TRIM de commande.
Le poste déluge se rencontre sur les risques où l’on craint un feu à développement rapide.
VOS AVANTAGES
HAUTE FIABILITE
Due à l'absence de pièces mécaniques mobiles dans le corps de vanne
OUVERTURE RAPIDE MAIS EN DOUCEUR
Limite les coups de béliers et les dégâts qui en résulteraient
LE MEILLEUR RAPPORT COÛTS/DUREE DE VIE DU MARCHE
La conception innovante de la vanne permet de réduire au maximum la maintenance a effectuée sur le produit
SIMPLE D'UTILISATION
La remise à zéro est simple et facile par un bouton poussoir
FONCTIONNEMENT DE LA VANNE DELUGE ELECTRIQUE INBAL
La chambre de contrôle du poste incendie déluge Inbal est l’espace entre le corps de la vanne et le manchon. Le poste incendie ou vanne incendie reste en position fermée tant que la pression en amont est maintenue dans la chambre de contrôle.
Lorsqu’un signal est envoyé sur l’électrovanne, La chambre de contrôle est mise a l’air libre. La pression de l’eau dans la tuyauterie amont à la vanne va pousser le manchon pour l’ouvrir. Il est possible d’ouvrir une vanne en DN300 avec une simple électrovanne de 9 watt !
Le réarmement de la vanne déluge électrique Inbal est extrêmement simple. Il suffit de réinitialiser le signal provenant de la détection incendie puis de venir appuyer sur le bouton de réarmement local de la vanne. Il est possible de refermer la vanne incendie Inbal même lorsque celle-ci débite.
N.B. : Sur toutes les vannes Inbal, il est possible de les déclencher manuellement via la vanne manuelle d’urgence.
UNE LARGE GAMME - VOUS AVEZ LE CHOIX !
DESIGNATION
REFERENCE
TELECHARGEMENT
Vanne déluge à déclenchement électrique et réarmement local – Version française
700DG-04C01
Vanne déluge à déclenchement électrique et réarmement local – Version anglaise
700DG-04C01
ISOMETRIQUE (MATERIAU STANDARD – PASSAGE D’EAU VERTICAL DU BAS VERS LE HAUT)
DESIGNATION
REFERENCE
TELECHARGEMENT
Vanne déluge à déclenchement électrique et réarmement local – taraudé drainage Aval – Trim FM
711DX-04C01 FM Trim
Vanne déluge à déclenchement électrique et réarmement local – taraudé drainage Amont & Aval – Trim FM
711DG-04C01 FM Trim
Vanne déluge à déclenchement électrique et réarmement local – à brides drainage Aval – Trim FM
733DX-04C01 FM Trim
Vanne déluge à déclenchement électrique et réarmement local – à brides drainage Amont & Aval – Trim FM
733DG-04C01 FM Trim
Vanne déluge à déclenchement électrique et réarmement local – entre brides drainage Aval – Trim FM
799DX-04C01 FM Trim
Vanne déluge à déclenchement électrique et réarmement local – entre brides drainage Amont & Aval – Trim FM
799DG-04C01 FM Trim
DESIGNATION
REFERENCE
TELECHARGEMENT
Vanne déluge à déclenchement électrique et réarmement local
D-04C01 PID
Vanne déluge à déclenchement électrique et réarmement local – drainage Aval
DX-04C01 PID
Vanne déluge à déclenchement électrique et réarmement local – drainage Amont & Aval
DG-04C01 PID
Onglet vide. Modifiez la page pour ajouter du contenu ici.
MODELE
DN
DWG
STEP
700DX-04C01 – PID
PID
799DX-04C01
DN 300
799DX-04C01
DN 250
799DX-04C01
DN 200
799DX-04C01
DN 150
799DX-04C01
DN 100
799DX-04C01
DN 80
711DX-04C01
DN 65
711DX-04C01
DN 50
711DX-04C01
DN 40
APPLICATIONS TYPIQUES
SPRINKLER A TETES OUVERTES
GENERATEUR HAUT FOISONNEMENT
RIDEAU D’EAU
COMMENT SELECTIONNER VOTRE VANNE INBAL ?
ACCESSOIRES
Read more
POSTE DELUGE ELECTRIQUE INBAL AVEC REMISE A ZERO A DISTANCE
Vanne déluge, déclenchement électrique, remise à zéro à distance Disponible du DN40 au DN300 En version à brides, entre brides, taraudée, rainurée Avec drainage Amont, Aval, Amont & Aval, sans drainage En tout type de matériau : acier standard, Inox, Bronze, etc. Le poste déluge incendie Inbal avec remise à zéro à distance et équipements…
CONTROLEUR DE VITESSE D’OUVERTURE OU DE FERMETURE INBAL
Le contrôleur de vitesse d’ouverture / fermeture Inbal modèle 367-08 est un orifice ajustable permettant d’ajuster soit la vitesse d’ouverture soit la vitesse de fermeture des vannes Inbal.
CLOCHE D’ALARME OU GONG HYDRAULIQUE INBAL
Cloche d’alarme ou gong hydraulique : permet de donner l’alerte lorsqu’un poste de contrôle incendie déclenche.
VANNE MANUELLE D’URGENCE INBAL
La vanne manuelle d’urgence modèle 393-01 permet de rajouter un déclenchement manuel d’urgence supplémentaire sur les vannes Inbal. Il est notamment utile en accessoire sur les vannes à régulation de pression afin d’avoir une vanne manuelle d’ouverture ne court-circuitant pas la fonction de régulation de pression de la vanne.
PRESSOSTAT INBAL
Pressostat Inbal 161-01 Pressostat Inbal Les pressostats d’alarme sont conçu pour indiquer une condition de débit d’eau ou de manque d’air dans les systèmes automatiques de lutte contre l’incendie : Les modèles 161-01/02 sont des pressostats d’alarme feu qui peuvent être ajustés pour fonctionner avec une pression comprise entre 4 et 20 psi (0.3 à…
